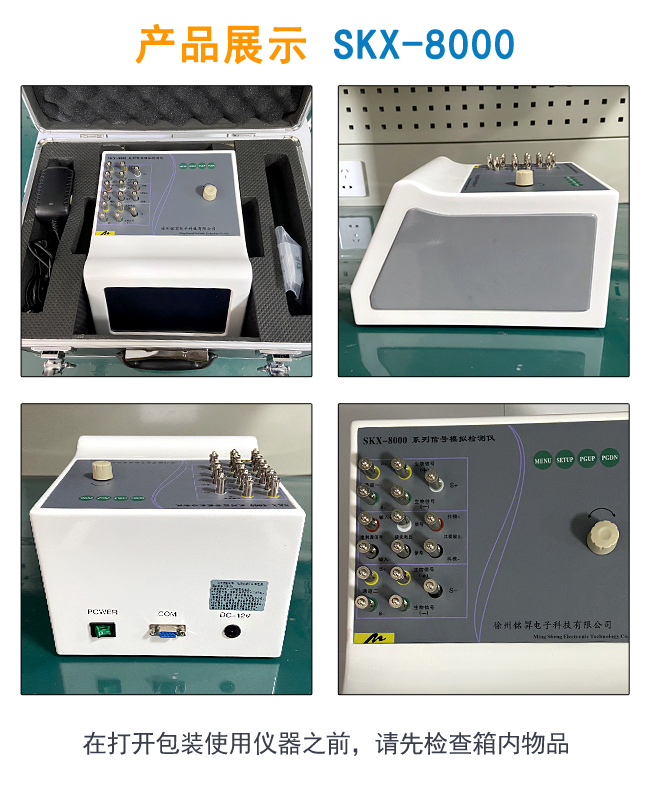

SKX-8000A 肌电信号模拟仪

SKX-8000A 肌电信号模拟仪




SKX-8000A简介

SKX-8000A 肌电信号模拟仪是有徐州铭昇电子科技有限公司根据市场需求,历经一年多时间的开发,于2014年10月开发完成的一款电信号

模拟检测设备。


尺寸重量说明(以下均为手工测量,可能略有误差,具体以实物为准)


名称

长(cm

宽(cm

高(cm

机器尺寸

27

20

16

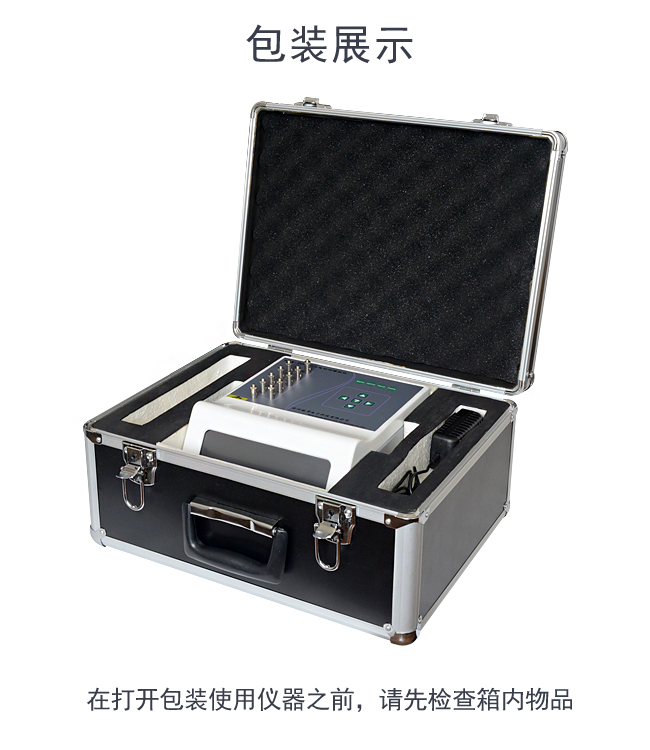

中号皮箱尺寸

40.5

31

20

纸箱尺寸

47

38.5

26.5

总重量(机器、纸箱、皮箱):6.05公斤



标准检测定标功能:

★  可以产生方波、三角波、正弦波。

★  频率范围:

     方   波:0.1Hz-4000Hz(误差1%)

     三角波:0.1Hz-1000Hz(误差1%)

     正弦波0.1Hz-1000Hz(误差1%)

★  幅度范围:

     第一通道   1uV-1000uV  步长1uV

     阻抗<10欧,纹波小于10%, 幅度误差2%

     第二通道  40uV-20mV   步长1uV

     阻抗<10欧,纹波较第一通道大纹波小于20%,幅度误差2%

★  配备触发信号模式和固定信号模式,在触发模式下可连接触发信号后生成波形,可以选择触发延时周期分别为

     1000、1500、2000、2500、3000、3500、4000、4500、5000、5500、6000、7000、7500、8000、9000uS。

    触发方式为手动触发或者外接触发信号(被检测仪器端的电刺激信号)

    外接触发信号的电流范围>3mA

★  共模信号输出:峰峰值1V-24V,步长0.1V

★  极化电压信号输出:-600mV—600mV

★  集成检测标准YY1095-2015

★  可自行扩充通道数量到2-32通道


标准配置:

★  7英寸彩色显示屏,配备触摸屏+按键+编码器操作

★  内置4节18650大容量锂电池,可连续长时间工作,去除干扰。


SKX-8000A 适用范围

       从患者身体通过无创电极检测获得生物电信号,放大和传输这些信号,显示波形,生物电信号的频率范围在1-4KHz之间,幅度在1uV-20mV之间的

生物电信号检测仪器。可以用来产生模拟人体的信号频率及幅度,方便检测仪器设备的幅频特性等性能指标,并可以对仪器的放大倍数进行定标。本模

拟仪使用6位半数字万用表对第一通道中的100uV,1mV的信号进行标定,误差范围2%。对于第二通道中的10mV方波信号进行标定,误差范围2%。


SKX-8000A 按键功能介绍

SKX-8000A 采用按键+编码器+触摸屏的操作方式,一共有4个按键,一个编码器。

MENU 菜单键:进入到系统主界面的快捷按键,可以在此界面选择需要的菜单项。

SETUP 设置键:进入系统设置界面的快捷按键。

PGUP 上翻页 :在软件中如果显示内容大于屏幕时,使用此按键进行翻页显示。

PGDN 下翻页:在软件中如果显示内容大于屏幕时,使用此按键进行翻页显示。

编 码 器 操 作:按下编码器相当于回车按键,左右旋转进行项目选择。

触 摸 屏 操 作:只可以操作大的选项按钮,小选项将自动忽略。



请注意:

减小信号的干扰方法:

当采集uV级别的信号时,空间中存在的各种干扰将严重影响信号的采集,比如人体和采集板卡的距离,人体和模拟仪之间的距离,计算机和仪器设备的距离都是影响uV级别信

号的干扰源,因此为了减小此类干扰,请注意将采集板卡和模拟仪原来人体和计算机,特别是在开发阶段中,尽量使用电池供电,通信接口使用蓝牙,有线串口特别容易引入

计算机的干扰,请注意!

以下图片为我公司模拟仪使用客户的采集卡采集的波形图,图示可以看出,总的系统噪声在1~2uV,其中使用了滤波算法。
