SKX-8000D 微弱信号模拟仪(简易型)

SKX-8000D 微弱信号模拟仪(简易型)

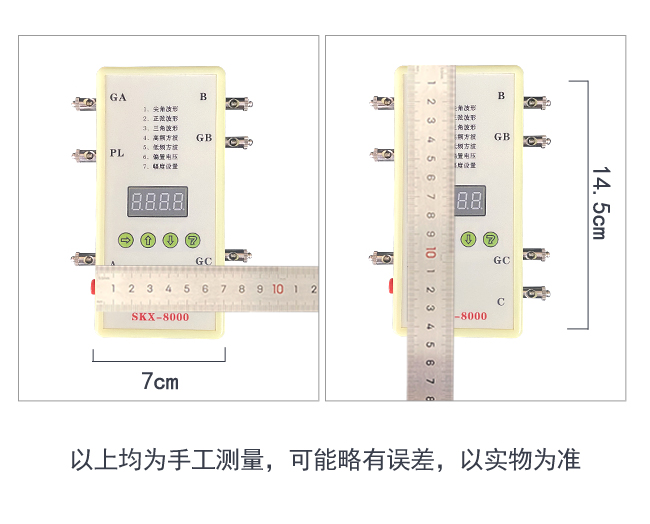

尺寸重量说明(以下均为手工测量,可能略有误差,具体以实物为准)

名称

长(cm

宽(cm

高(cm

重量(g

仪器

7

14.5

2.8

224.5

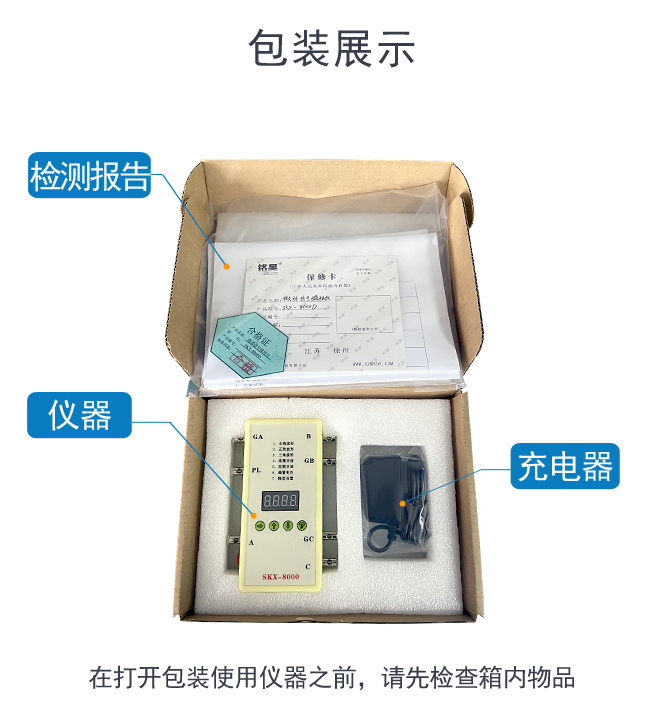

包装盒(内含仪器)

25

19

7

520


本模拟仪可以输出如下波形:

①  尖角波

②  正弦波

③  三角波形

④  高频方波

⑤  低频方波

⑥  偏置电压

⑦  幅度设置

数码管第一位数字代表的是波形类型,分别代表上述波形,通过更改此位数字来产生不同的波形。


输出说明:同步三路波形输出,一路偏置电压输出。

A-GL  第一路标准信号输出,信号输出幅度范围:200uV-10uV

B-GB  第二路标准信号输出,信号输出幅度范围:2000uV-100uV

C-GC  第三路标准信号输出,信号输出幅度范围:2000mV-100mV

PL      偏置电压信号输出,信号输出幅度范围:600mV-0mV

GA,GB,GC是公共端,A,B,C分别为信号输出端,如果需要测试偏置电压,请将信号端负极连接PL端。


波形详细说明:

1、尖角波形:底部宽度:10ms-150ms

                      心率范围:20bpm-200bpm

2、正弦波形:频率范围:1Hz-100Hz

3、三角波形:频率范围:1Hz-100Hz

4、高频方波:频率范围:100Hz-10000Hz

5、低频方波:频率范围:0.5Hz-90Hz

6、偏置电压:频率范围:0mV-500mV

7、幅度设置:幅度范围:1-200

                        第一通道(A-GA)幅度定义:200代表200uV,10代表10uV。200uV-10uV误差范围2%。

                        第二通道(B-GB)幅度定义:200代表2000uV,10代表100uV。2000uV-100uV误差范围2%。

                        第三通道(C-GC)幅度定义:200代表2000uV,10代表100uV。2000uV-100uV误差范围2%。

                        当数值设置为5以下时,误差相对应要增加,测试结果设置为1时对应的误差范围<5%


整机功耗:

整机功耗<48mA 满电后可工作48小时。



更详细的说明请下载操作手册
