SKX-1000A 血氧探头检测仪

SKX-1000A 血氧探头检测仪


探头常识介绍:

血氧探头分为数字探头和模拟探头,

6芯模拟探头的屏蔽脚一般没有信号控制,只是作为探头检测是否接入的作用。5芯模拟探头则作为屏蔽使用,不具有探头接入检测作用。

6芯及5芯的数字探头的屏蔽线为接收管的电源输入线,为必须接入的线。

血氧探头的发光管有2个并联组成,一个为发红光,一个发红外光,一半肉眼可以看到的为红光发光管。则探头工作时,两个发光管必须同时正常工作才

能正常检测血氧饱和度,否则血氧饱和度的数值为错误数值。比如红外光发光管损坏后,血氧饱和度则为99以上,不会低于99。

本血氧探头检测仪可以检测红外光发光管,红光发光管的好坏及老化程度。

可以检测接收管得正常与否。如果发光正常,但是接收坏的话,仪器会显示探头脱落!


仪器的基本特点:

1、检测仪内置大容量锂电池,可以长时间工作;充满后可以连续工作大于60个小时(出厂时)。因为是锂电池,请尽量不要过度放电。请注意正确使用

     充电器,充电器电压不能高于4.2V。请不使用时尽量关闭电源。

2、采用数码管显示屏显示内容。

3、充电器绿灯亮表示充电完成,红色越亮表示电量低。

4、目前可以检测BCI,NELLCOR的2脚发射管的探头。

5、更多功能继续升级中......(免费升级)


操作及代码介绍:

检测仪检测开机显示“----”,进入待机状态。

选择“五芯”则进行5芯的探头检测

选择“六芯”则进行6芯的探头检测

当开始检测后,显示“....”表示正在检测,请等待检测结果

检测完成后,如果探头完全正常,则显示“good”,

此时选择“类型”键,显示探头的类型,数字探头“S 02”还是模拟探头“S 01”,再次选择类型键,显示内容为“L 00”表示发光管的老化程度,数值越大,老化          的程度越大。

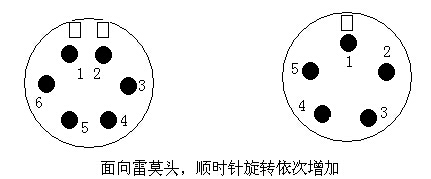

                     下图对应的为雷莫头的管脚顺序。




注:如果在实际使用中,单双槽不对的话,请将探头的雷莫头前端拆下后进行测试。

此时选择“查看”键,可以查看探头的管脚定义,显示内容依次更替。

六芯时显示屏的显示的内容依次为:

蔽脚1、屏蔽脚2、IR(橙色)、RED(红色)、接收正(白色)、接收负(黑色或者绿色)。

五芯依次显示:

屏蔽脚IR(橙色)、RED(红色)、接收正(白色)、接收负(黑色或者绿色)。

解释:如果测试6芯后,选择查看,依次按下查看时出现代码如下:001,002,003,006,005,004

则代表1、2脚位屏蔽脚,3脚位IR脚,6脚位RED脚,5脚接收正,4脚接收负。


为了保证检测的正常,请在出现错误后进行多次测试,以便确认错误!

当检测出错误时,显示以“E开头的错误代码

优先级别如下:

第一优先级断线

第二优先级短路

第三优先级接收管检测

第四优先级发射管检测,IR在前RED在后


错误代码如下:

E 01 当显示断线时,请检查以下内容

1、  探头线没有连接到雷莫头上,呈断开状态

2、  雷莫头端连接正常,但是线有问题

3、  探头内部有问题


E 02 当显示短路时,请检查以下内容

1、  连接到雷莫头上的线是否有短路状态

2、  雷莫头端连接正常,但是线有问题

3、  探头内部有问题


E 03 此时,请检查以下内容

1、  探头的发射管IR损坏

2、  探头的发射管IR损伤,但是发光亮度减弱


E 04 此时,请检查以下内容

1、  探头的发射管RED损坏

2、  探头的发射管RED损伤,但是发光亮度减弱


E 05 接收管坏,请检查以下内容

1、  探头的接收管损坏

2、  探头的接收管老化


E 10 本仪器不能识别的探头类型



 血氧模拟仪:SKX-1000B

 血氧模拟仪:SKX-1000D

 血氧模拟仪:SKX-1000D+

 血氧模拟仪:SKX-1000E

 血氧模拟仪:SKX-1000E+

  血氧模拟仪:SKX-1000FIII

血氧模拟仪:H2-1000系列

 SKX-1000A   说明书下载
