SKX-1000B 血氧探头检测仪

SKX-1000B 血氧探头检测仪


探头常识介绍

血氧探头分为数字探头和模拟探头

6芯模拟探头的屏蔽脚一般没有信号控制,只是作为探头检测是否接入的作用。5芯模拟探头则作为屏蔽使用,不具有探头接入检测作用。

6芯及5芯的数字探头的屏蔽线为接收管的电源输入线,为必须接入的线。

血氧探头的发光管有2个并联组成,一个为发红光,一个发红外光,一半肉眼可以看到的为红光发光管。则探头工作时,两个发光管必须同时正常工作才

能正常检测血氧饱和度,否则血氧饱和度的数值为错误数值。比如红外光发光管损坏后,血氧饱和度则为99以上,不会低于99。

本血氧探头检测仪可以检测红外光发光管,红光发光管的好坏及老化程度。

可以检测接收管得正常与否。如果发光正常,但是接收坏的话,仪器会显示探头脱落!


仪器的基本特点

① 检测仪内置大容量锂电池,可以长时间工作;充满后可以连续工作大于60个小时(出厂时)。因为是锂电池,请尽量不要过度放电。请注意正确使用

    充电器,充电器电压不能高于4.2V。请不使用时尽量关闭电源。

② 采用数码管显示屏显示内容。

③ 充电器绿灯亮表示充电完成,红色越亮表示电量越低。

④ 目前可以检测BCI,NELLCOR的2脚发射管的探头。

⑤ 兼容性更强,可以检测更多厂家的血氧探头。

⑥ 更多功能继续升级中......(免费升级)


操作及代码介绍

检测仪检测开机后显示“ ---- ”,进入待机状态。

选择“ 五芯 ”则进行5芯的探头检测

选择“ 六芯 ”则进行6芯的探头检测

当开始检测后,显示“ .... ”表示正在检测,请等待检测结果

检测完成后,如果探头完全正常,则显示“ good ”,

此时选择“ 类型 ”键,显示探头的类型,数字探头“ S 02”还是模拟探头“ S 01 ”,再次选择类型建,显示内容为“ L 00 ”表示发光管的老化程度,数值越大,          老化的程度越大。

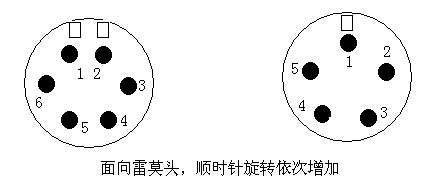

                    下图对应的为雷莫头的管脚顺序。


注:如果在实际使用中,单双槽不对的话,请将探头的雷莫头前端拆下后进行测试。

此时选择“ 查看 ”键,可以查看探头的管脚定义,显示内容依次更替。

六芯时显示屏的显示的内容依次为:

蔽脚1、屏蔽脚2、IR(橙色)、RED(红色)、接收正(白色)、接收负(黑色或者绿色)。

五芯依次显示:

屏蔽脚IR(橙色)、RED(红色)、接收正(白色)、接收负(黑色或者绿色)。

解释:如果测试6芯后,选择查看,依次按下查看时出现代码如下:001 002 , 003 , 006 , 005 , 004

              则代表1、2脚位屏蔽脚,3脚位IR脚,6脚位RED脚,5脚接收正,4脚接收负。

              为了保证检测的正常,请在出现错误后进行多次测试,以便确认错误!


当检测出错误时,显示以“ E ”开头的错误代码

优先级别如下:

第一优先级断线

第二优先级短路

第三优先级接收管检测

第四优先级发射管检测,IR在前RED在后

错误代码如下:

E 01 当显示断线时,请检查以下内容

① 探头线没有连接到雷莫头上,呈断开状态

② 雷莫头端连接正常,但是线有问题

③ 探头内部有问题


E 02 当显示短路时,请检查以下内容

① 连接到雷莫头上的线是否有短路状态

② 雷莫头端连接正常,但是线有问题

③ 探头内部有问题


E 03 此时,请检查以下内容

① 探头的发射管IR损坏

② 探头的发射管IR损伤,但是发光亮度减弱


E 04 此时,请检查以下内容

① 探头的发射管RED损坏

② 探头的发射管RED损伤,但是发光亮度减弱


E 05 接收管坏,请检查以下内容

① 探头的接收管损坏

② 探头的接收管老化


E 10 本仪器不能识别的探头类型
