SKX-2000G数码显示含QRS波

SKX-2000G数码显示含QRS波


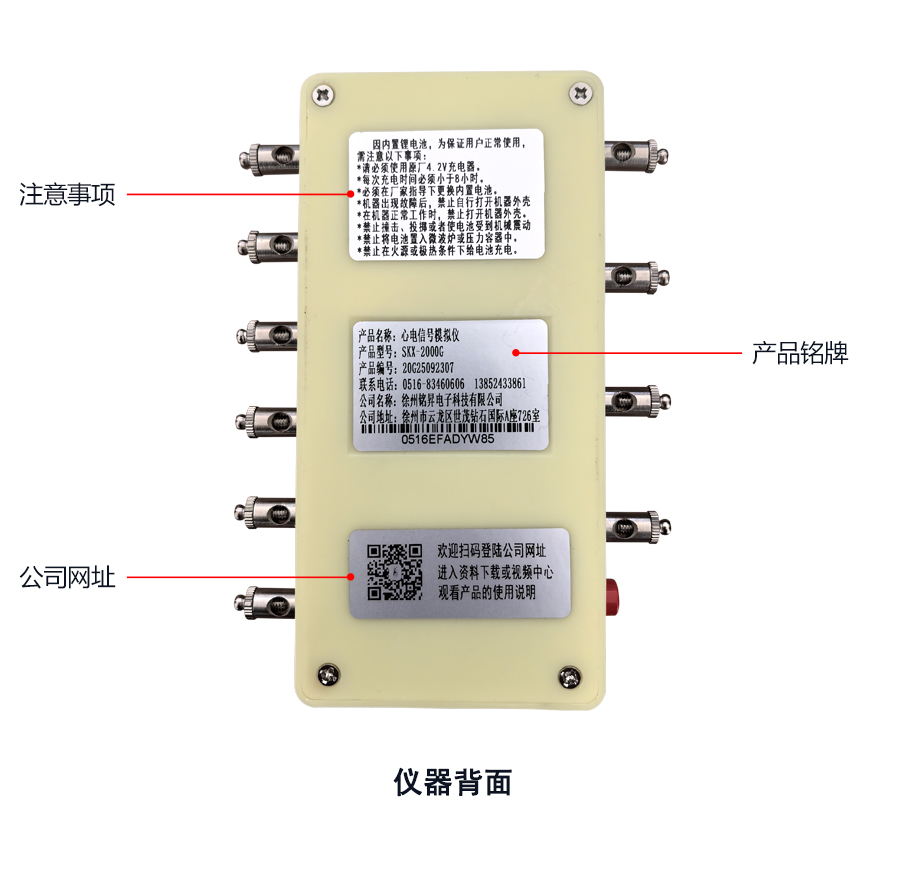

尺寸重量说明(以下均为手工测量,可能略有误差,具体以实物为准)

名称

长(cm

宽(cm

高(cm

重量(g

仪器

7

14.5

2.8

222

包装盒(内含仪器)

25

19

7

520



SKX-2000G心电信号模拟器使用说明


本模拟器可以产生如下波形,第一位代码代表如下波形

★  正常的心电波形

★  正负三角波形

★  心率不齐的模拟三角波形

★  方波,使用方波测量扫描速度

★  正弦波,测量幅频特性

★  模拟呼吸波形

★  定标波形1mV

★  设置信号的幅度大小

★  带起搏信号的心电波形

★  可以改变底部宽度的三角波

★  可以改变T波幅度,心率,QRS波幅度,QRS波宽度的心电波形

★  起搏信号

★  叠加了0.5Hz三角波的正弦波形


注意:

①  本模拟器上电后自动产生波形1的正常心电波形。

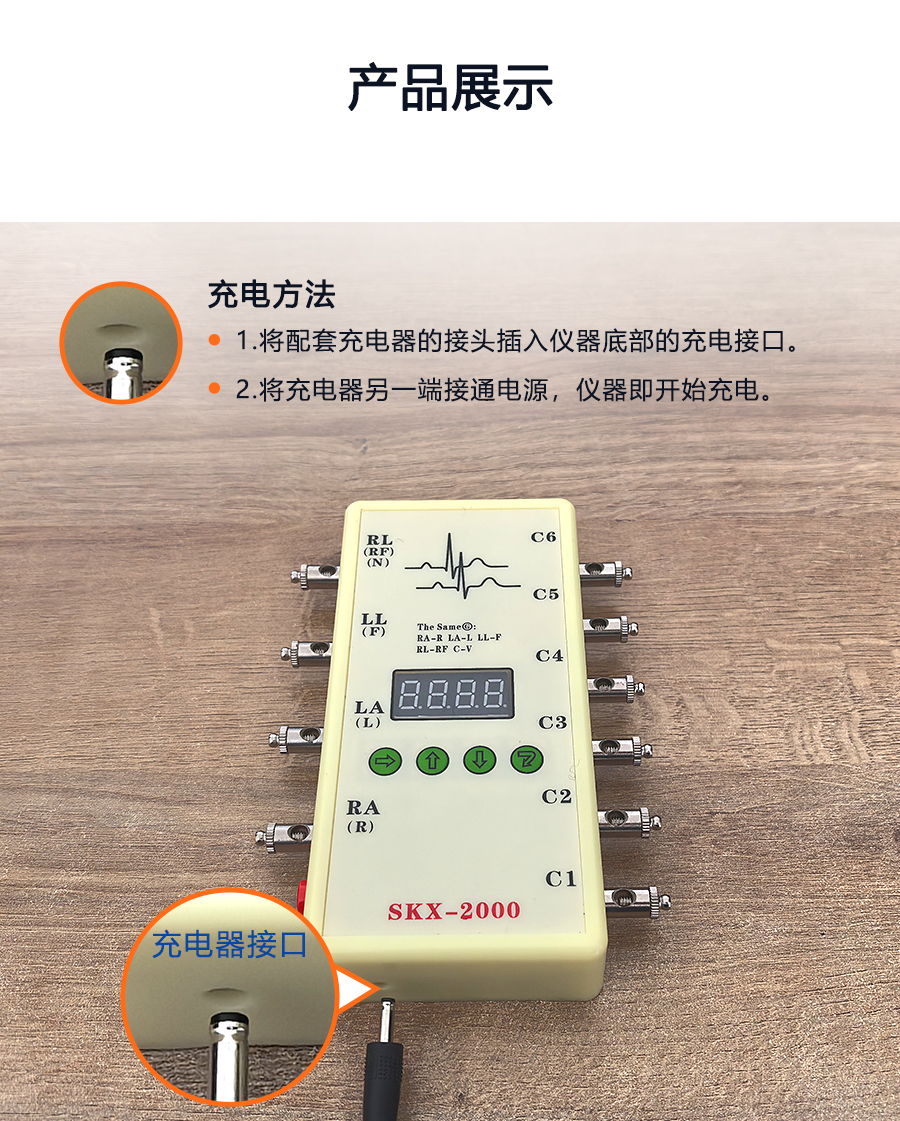

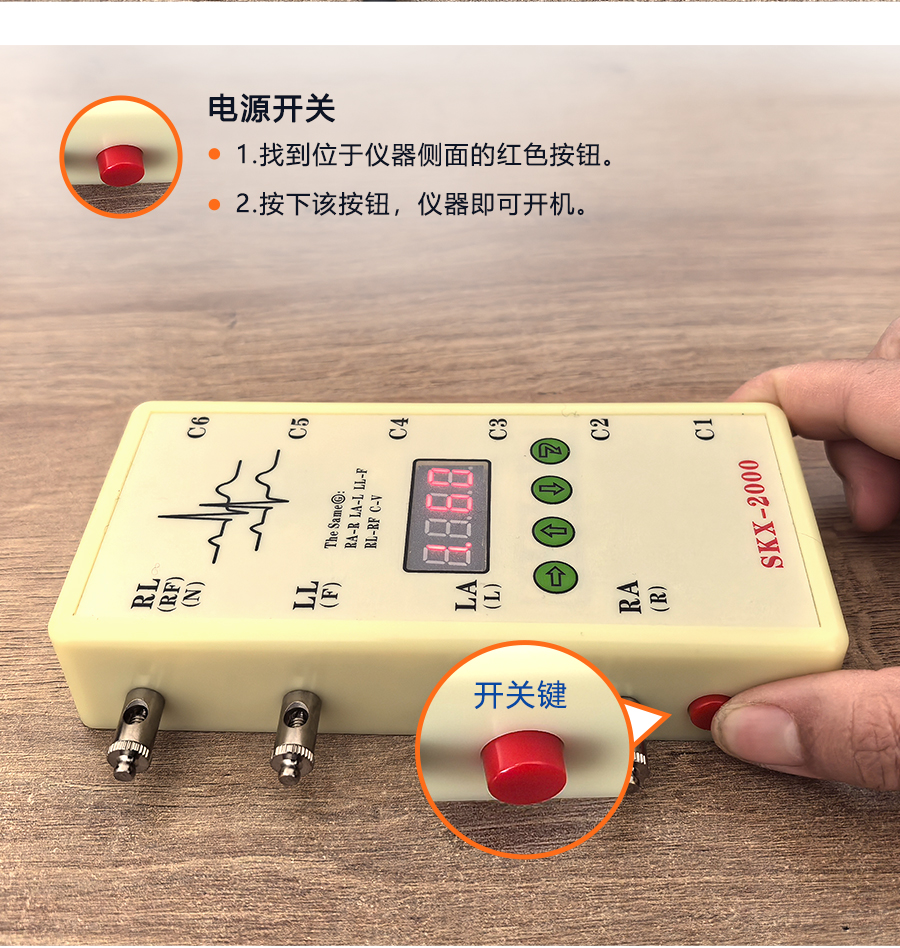

②  模拟器的LED显示管,为防止用户在使用过程中忘记关闭电源,系统设计为当24小时内没有操作按键时,CPU将进入待机状态,以便节电,再次开机

     将正常工作。按任意按键则计时归零。

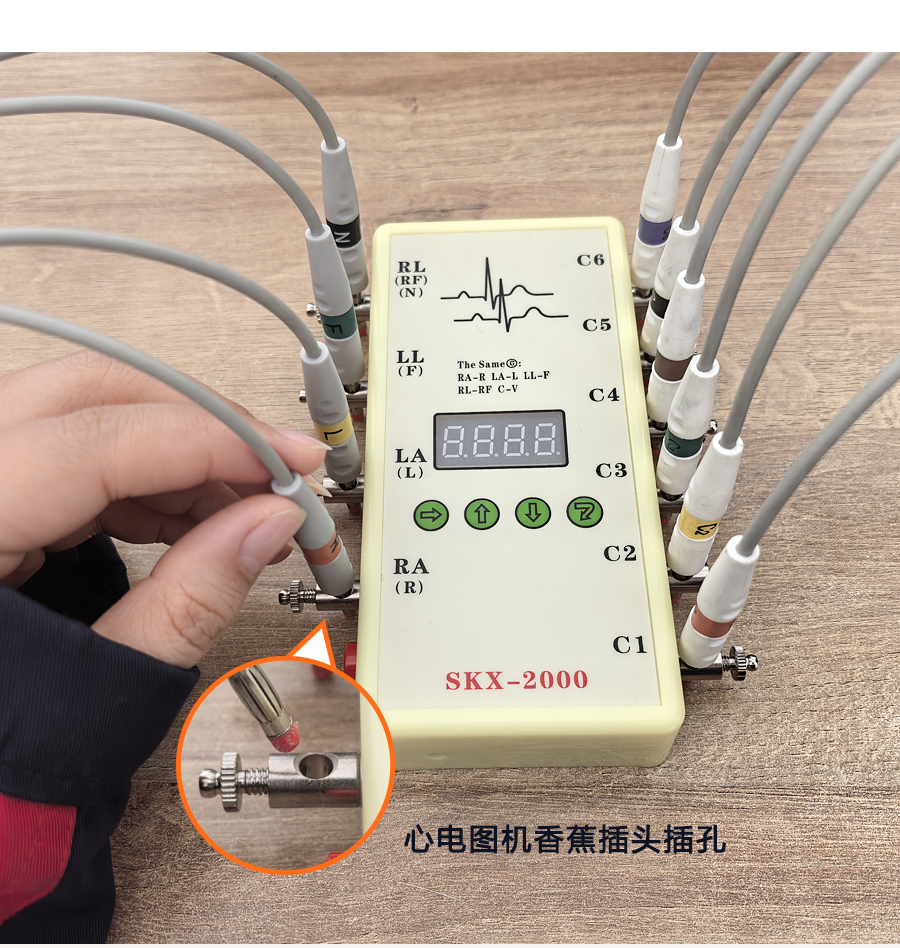

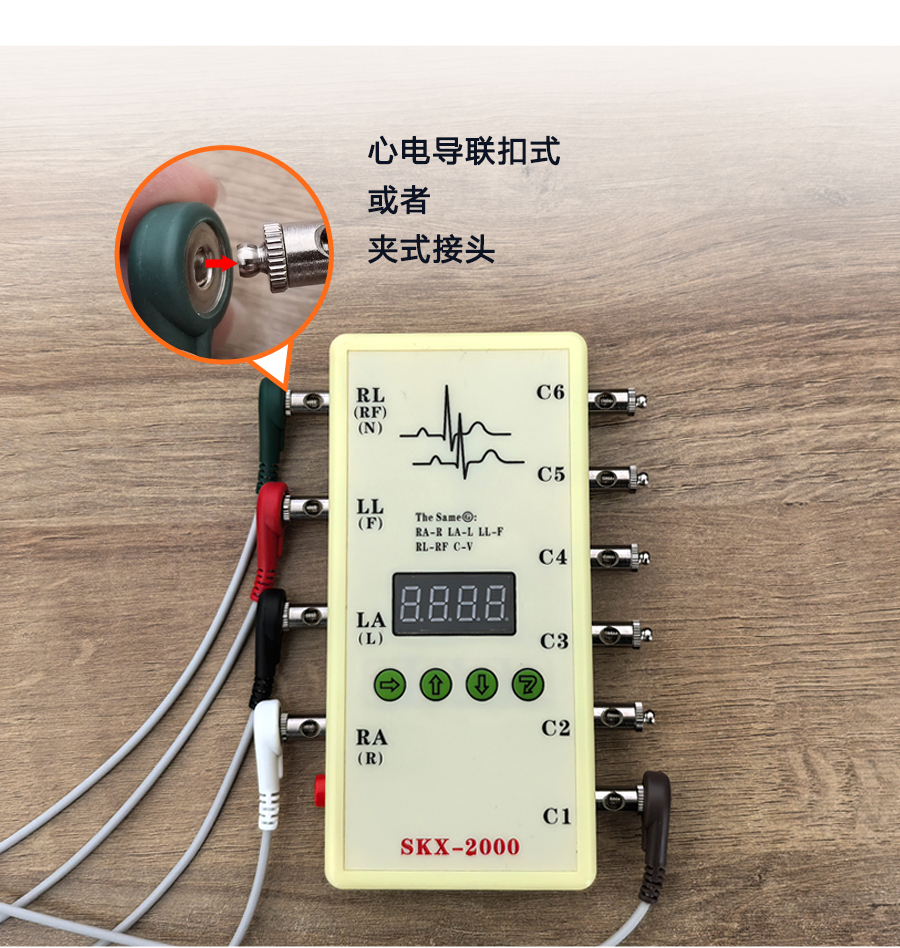

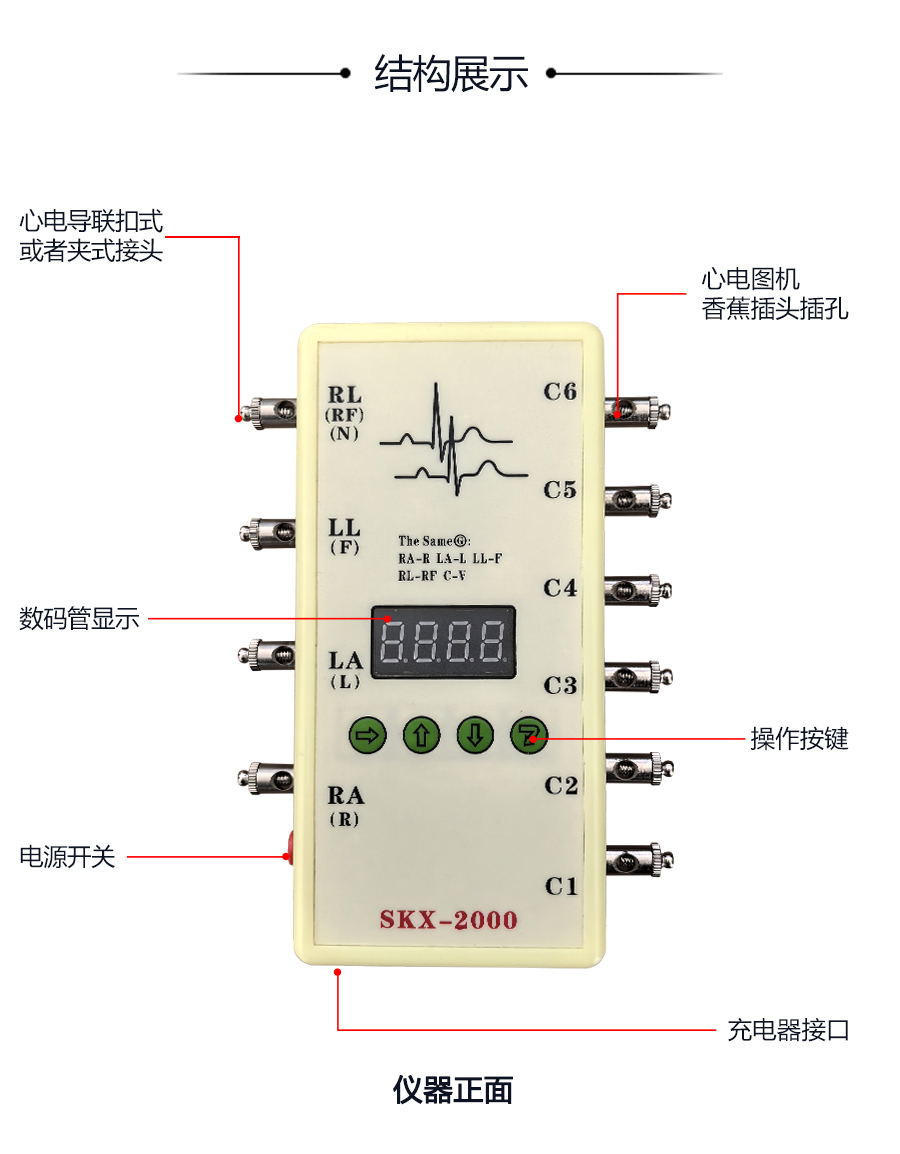

③  心电图机接法:RA-R(右手),LA-L(左手),LL-F(左腿),RL-RF(右腿),C1-C6胸导

④  监护仪接法:RA-右手(白色),LA-左手(黑色),LL-左脚(红色),RL-右脚(绿色),C1-C6胸导(棕色)

⑤  三导联接法:RA-右手(白色),LA-左手(黑色),LL-左脚(红色)

⑥  欧标对应接法:L-LA  R-RA  RF(N)-RL  F-LL  C-V


按键说明

一共有四个按键,依次为选择键、增加键、减小键、确认键,另外还有一组组合键

选择键

此按键用来选择要改变的参数,共有4个LED管来显示4个代码,从左到右,分别代表显示的内容,

1代表波形代码,2-4代表要更改的参数(2是数值的百位,3代表十位,4代表个位)

LED管右下脚的亮点,表示现在选择的内容;可以进行更改。

增加键

当使用选择键选择好更改内容后,使用此键进行参数更改。

减小键

当使用选择键选择好更改内容后,使用此键进行参数更改。

确认键

当参数更改完毕后,此键确认后将确认参数的更改,并产生相应的波形。

组合键

按下选择键的同时,再按下确认键,松开确认键,松开选择键,这时表示选择了一次组合键,再次按下确认键后将显示不同的内容。


分别说明各个波形的操作方法

 1.  正常心电波形

★  心率设置范围:10-200bpm;(初始数值:60 bpm)

★  信号幅度固定。

2.  正负三角波形

★  频率范围:10-400bpm;(初始数值:75 bpm)

★  幅度范围:0.1-4mV(10:0.1mV ,400:4mV);

★  2种模式,模式一:正向波形,模式二:负向波形;通过组合键进行选择。

3.  心率不齐波形

★  频率范围:10-250bpm(初始数值:80 bpm)

★  幅度范围:0.1-4mV(10:0.1mV ,400:4mV);

★  2种模式,模式一:大波形在下;模式二:大波形在上。通过组合键进行选择。

4.  方波

★  频率范围:0.1Hz-10Hz(10:1Hz 100:10Hz);(初始数值:1 Hz)

★  幅度范围:0.1-4mV(10:0.1mV ,400:4mV);

5.  正弦波形

★  频率范围:1-100Hz;(初始数值:10 Hz)

★  幅度范围:0.1-4mV(10:0.1mV ,400:4mV);

★  可以在波形上叠加直流分量,范围是0.1mV-3mV(10:0.1mV ,400:4mV);

★  通过组合键,选择需要改变的参数,模式一:频率;模式二:叠加的直流分量(10:0.1mV ,400:4mV);

6.  模拟呼吸波形(可能对部分机型无信号)

★  频率范围:1-100次/分。(初始数值:15 bpm)

★  请注意,呼吸导联为RA-LL,基线阻抗为1K

7.  定标信号

★  频率范围:30-60bpm

★  脉冲宽度:100ms

8.  信号幅度设置

★  幅度范围:0.1mV-4mV(10:0.1mV ,400:4mV);(初始数值:100)

★  请注意,此幅度设置将影响到除正常心电波形外的所有波形。

9.  带有起搏信号的心电波形

★  2种工作模式:模式一:正向带起博脉冲的心电信号;模式二:负向带起博脉冲的心电信号;通过组合键进行选择。

★  脉冲波形的宽度:1ms-30ms;(初始数值:30),边沿变化为300us。

★  频率范围:20-250bpm;(初始数值:80ms)

★  脉冲波形宽度调整,影响两种模式下的脉冲波形。

★  脉冲波形的幅度受8的信号幅度设置影响。

10.宽度可调的三角波形

★  波形幅度:0.1mV-4mV(10:0.1mV ,400:4mV);(初始数值:100)

★  频率范围:固定60次/S

★  宽度调整范围:2ms-400ms;(初始数值:100ms)

11.  模拟心电QRS波形

★  此波形共有4种工作模式,模式一:可以改变T波的幅度;模式二:设置波形频率;模式三:设置QRS波形的幅度;模式四:设置QRS波形的宽度,工

     作模式之间依次通过组合键进行转换。

★  T波的幅度设置范围:0.01mV-2mV;(初始数值:10)

★  波形频率设置范围:20-300bpm;(初始数值:75)

★  QRS波形的幅度范围:0.1mV-2mV;(初始数值:1mV)

★  QRS波形宽度范围:10ms-150ms;(初始数值:80ms)

12.起搏信号(脉冲波形)

★  此波形共2种,分别为正负方向的脉冲波形,边沿变化为300us。

★  单位为0.1毫秒

★  幅度大小需要在信号幅度设置(8)设置幅度大小

13.叠加了0.5Hz三角波的正弦波形

★  可以设置三角波形的幅度
